光伏储能行业1500V电压等级测试仪器设备方案

光伏储能行业1500V电压等级测试仪器设备方案

浏览量
光伏储能行业1500V电压等级测试仪器设备推荐:1500V光伏IV曲线测试仪:PROFITEST PV1500、1500V高精度功率分析仪:LMG671 / LMG641、高压分压器HST系列、1500V万用表/电压表:METRAVOLT VT1500、大电流传感器ACP系列。

光伏储能行业1500V电压等级测试仪器设备方案





一、为何1500V光伏储能技术是大势所趋?

太阳能光伏行业经历了从600V发展到1000V,再到1500V的发展趋势;配套的储能行业也是如此。1500V光伏直流侧输入电压提高后,带来了如下优点:



01、规模效益节约成本:每串可连接更多组件,比传统的1000V系统组串长度可以增加50%,子阵的组串数降低33%。

02、支持允许更大的光伏阵列,汇流箱和逆变器数量也相应减少,从而降低了安装和维护成本。

03、降低了交直流线缆损耗,进一步提高了发电量。



虽然1500V系统优势明显,但带来的挑战也不容忽视。对于电站现场测试,如何找到适合的测量工具尤为重要。据了解,目前市场上针对1500V电站运维的仪器厂家凤毛菱角,德国GMC-I集团深耕光伏储能测试行业多年,针对1500V系统已推出多款光伏储能测试仪器设备。





二、光伏储能行业1500V电压等级测试仪器设备推荐:

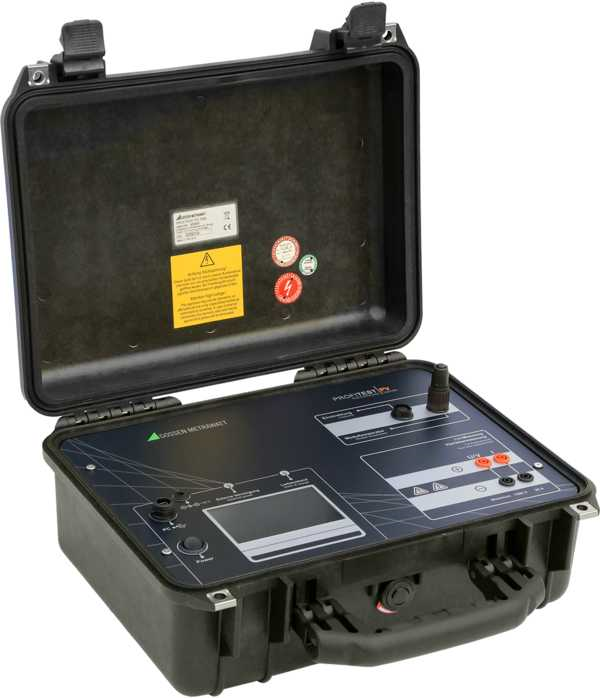

1500V光伏IV曲线测试仪:PROFITEST PV1500






01、产品特色:

◾ 测试范围:高达1500V / 20A DC

◾ 重复功率测量精度偏差:±2%

◾ 测试时间:最快20ms完成测试,避免辐照度变化影响测试精度

◾ 测量参数:Uoc 、Isc 、Ppk 、Pmax 、 FF 、 Rs 、 Rp 、 Umax 、 Imax

◾ 可将实测数据转换为STC曲线和功率



02、用途:

◾ 1500V光伏电站光伏组件组串性能测试:光伏系统污渍和灰尘遮挡损失、光伏阵列温升损失、光伏组件功率衰降、光伏系统串并联失配损失,IV曲线测试评估

◾ 满足市面最新大功率光伏组件测试,短路电流测试范围高达20A(*另有40A版本可选)

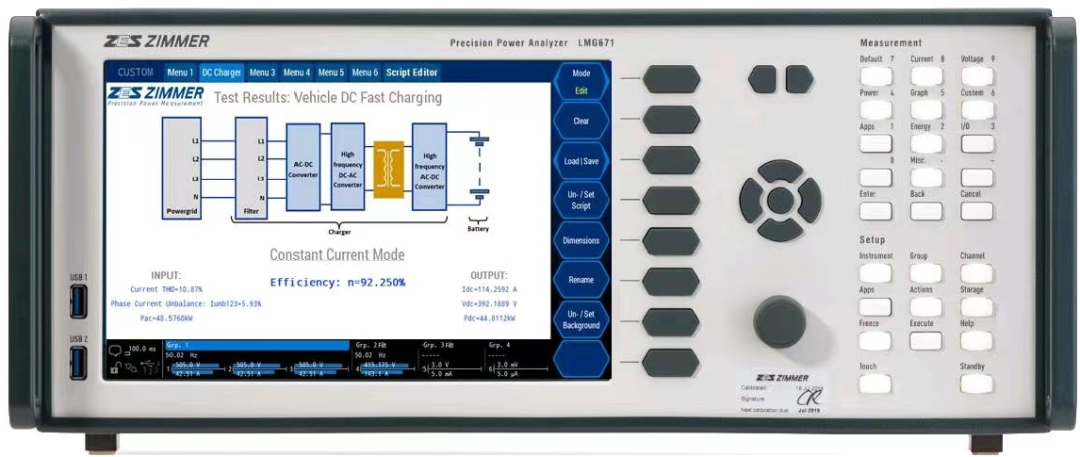

1500V高精度功率分析仪:LMG671 / LMG641






01、产品特色:

◾ 额定电压:0...1000V AC CATIII

◾ 直流电压:0...1500V DC CATII /S模块

◾ 过载能力:UAC = 1000 V + 10 %持续

 过载能力:UDC = 1500 V + 10 %持续/S模块

 4种精度带宽测量通道可组合配置

 精度不受功率因数、刷新率等影响



02、用途:

◾ 1500V光伏逆变器直流电压、功率测试记录,效率测试记录

◾ 1500V储能系统直流电压、功率测试记录,效率测试记录

◾ 新能源汽车电池、电控、电机和整车电压、电流、功率及效率测试

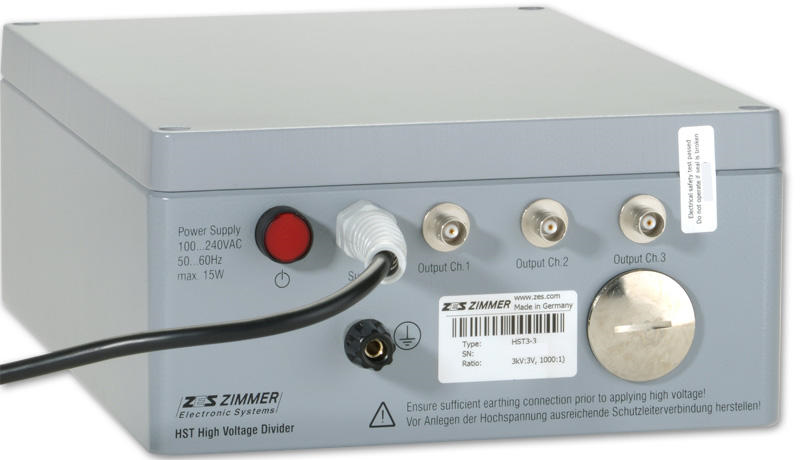

高频带、高精度高压分压器:HST3/HST6/HST9/HST12






01、产品特色:

 额定电压:3.5kV有效值,5kV峰值

◾ 带宽:DC…300kHz

 DC精度:±0.1%

 最好精度:±0.05% (45~65Hz)

◾ 其他电压等级型号:最高20kV峰值



02、用途:

 非常适合中高压逆变器(变频器)、高压放电灯、等离子和超声波发生器的宽频带功率测量





1500V万用表/电压表:METRAVOLT VT1500




01、产品特色:

◾ 额定电压:0...1000V AC CAT IV

 直流电压:0...1500V DC

 电阻和导通测试:0.00...999kΩ

◾ 两表笔棒操作,坚固耐用

 大于19.2kV外壳绝缘 / 使用者



02、用途:

◾ 1500V光伏组串电压测试确认

 1500V光伏汇流箱电压测试确认

 1500V光伏逆变器直流电压测试

 1500V储能系统直流电压测试

 新能源汽车电池包电压测试

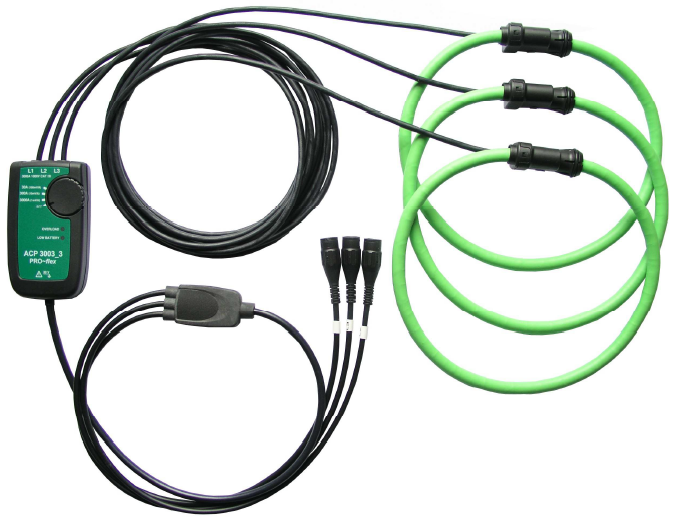

5、大电流传感器:ACP1000/ACP2000/ACP3000/ACP6000/ACP10000






01、产品特色:

 测试电流1000A / 2000A / 3000A / 6000A / 10000A;每种规格多个挡位

◾ 供电方式:电池或者外部电源

 可测量导体直径:176mm Ø / 264mm Ø / 352mm Ø … …



02、用途:

◾ 可连接示波器、功率分析仪、电能质量分析仪、数采和万用表等

 1500V大容量光伏逆变器电流测试

 1500V储能系统交流电流测试

 风电系统大电流测试
