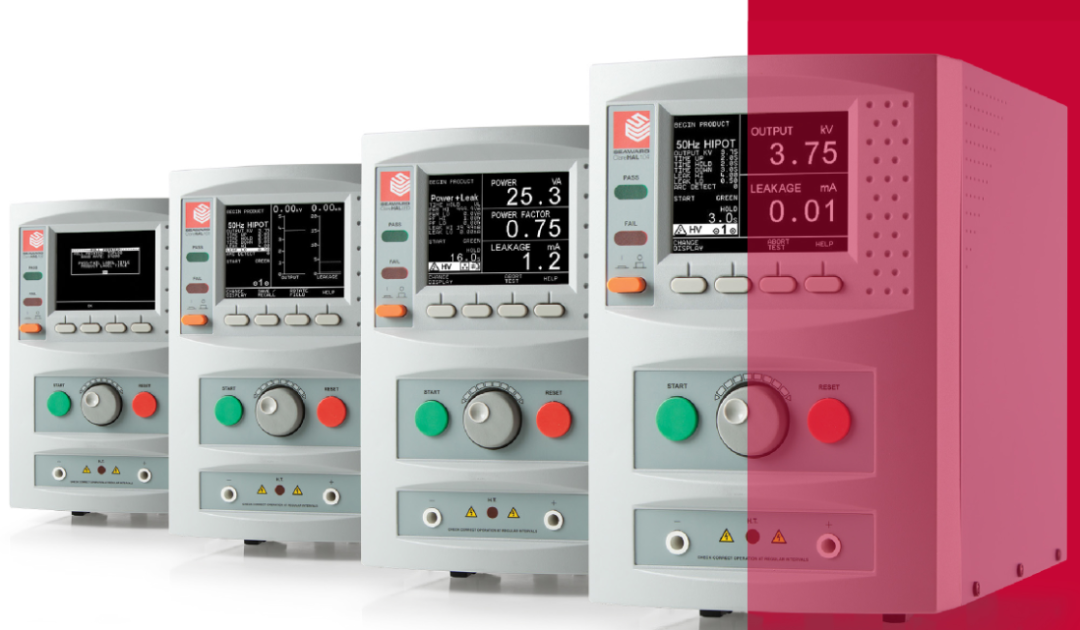

高压绝缘实验——测试解释：什么是高压绝缘实验？SEAWARD综合电气安规测试仪HAL系列
高压测试的定义
正式名称是介电耐压测试，也俗称：
01、高电位或者高压测试
02、网格出现击穿的闪变测试
03、电绝缘强度或者电强度测试
绝缘——导体间电流流动的阻碍介质
击穿——可允许最大电流通过，电绝缘即将失效的那一个点
泄漏电流——测试过程中从绝缘中流出的电流量
脱扣电流——流过电路的电流，它将触发测试设备故障，即测试失败和测试仪器断开测试输出。
测试是验证产品电器安全性的核心测试步骤之一。
它通常用于产品生命周期的三个阶段：
01、型式测试(设计阶段)
02、常规或者工厂验收测试（生产线测试）
01、售后服务/维护/维修

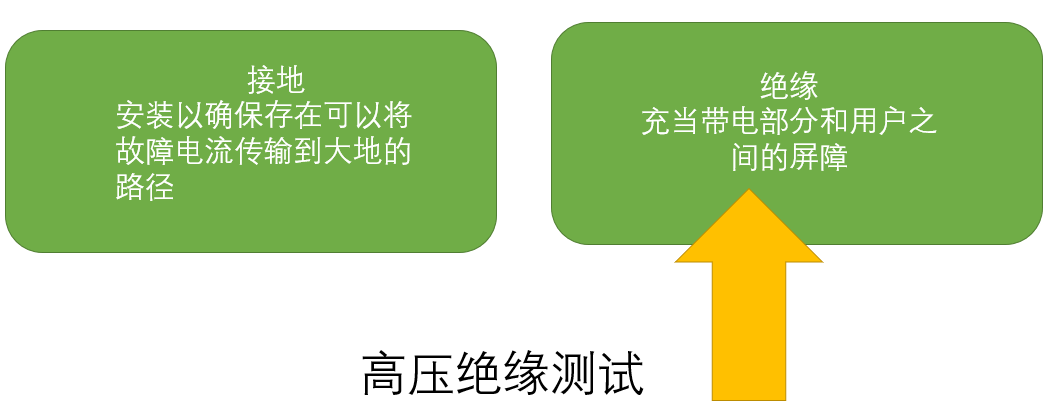

高压绝缘测试——为什么要进行测试
1►确保产品使用安全
2►符合国家和国际标准的证明
3►作为产品在交付给最终用户前的质量控制措施
4►作为维护计划的一部分使用，度量折旧
高压绝缘测试——测试的类型
01、介电击穿测试
■ 测试电压增加，直到介质失效或击穿，允许过多的电流流动。
■ 在实验室条件下进行，作为研发的一部分，通常是破坏性的。
02、电器强度测试
■ 一个已知的电压被施加到产品上一段时间。
■ 监测泄漏电流以确保其低于设定的故障点（脱扣电流）
■ 在研发和生产环境中都可以执行
■ 通常是非破坏性的，除非发生故障
高压绝缘测试——测试什么
为了保护最终用户免受冲击，制造商可以结合2个关键的安全特性：
01、使用比额定更大的绝缘耐受力去测试被测体（比如使用比额定电压更大的测试电压）
02、用于检测被测对象的绝缘性能中的任何故障（比如产品是否通过有足够的绝缘水平来防止对用户的冲击危险）
03、故障可以用来表征产品设计、生产过程中不正确的故障元件或者进行日常检查时造成的损耗
高压绝缘测试——典型故障
高压绝缘测试可用于检测多种故障情况：
01、线路导体和底盘之间的直接短路
02、线路导体和底盘之间的直接短路

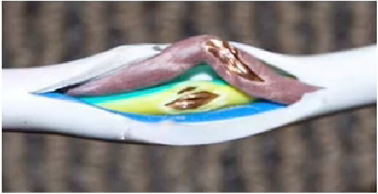

03、芯线裸露或者压碎，夹扁，裂开造成绝缘失效
04、供应问题，如绝缘上的小孔或者不正确的额定元件
05、导线周围导电材料的堆积
高压绝缘测试——建立连接

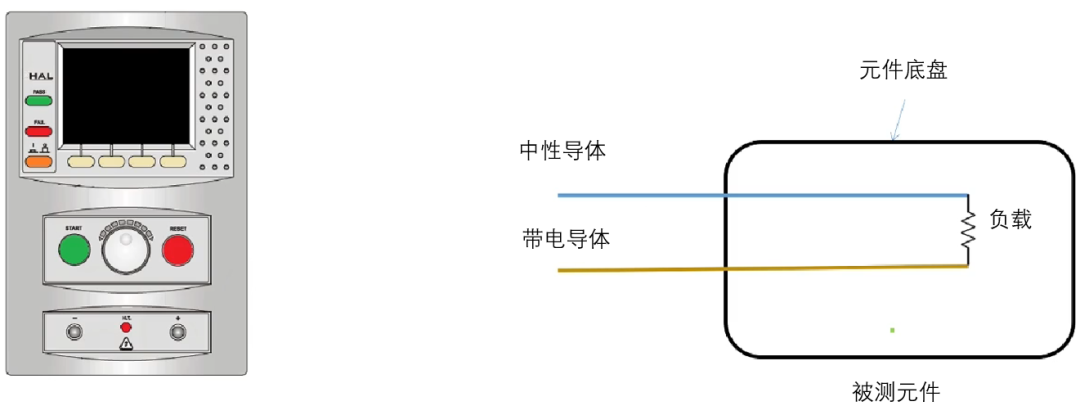

一个典型的高压绝缘测试包含两个连接到被测元件的回路：
01、一个正极（热端或高压）连接，通常与被测体连接市电导体相连
02、一个负极（冷端或低压）连接，通常与被测体的底盘相连
03、当有多根导线存在（比如火线和零线），一般是将其绑在一起并对短接的导体施以电压

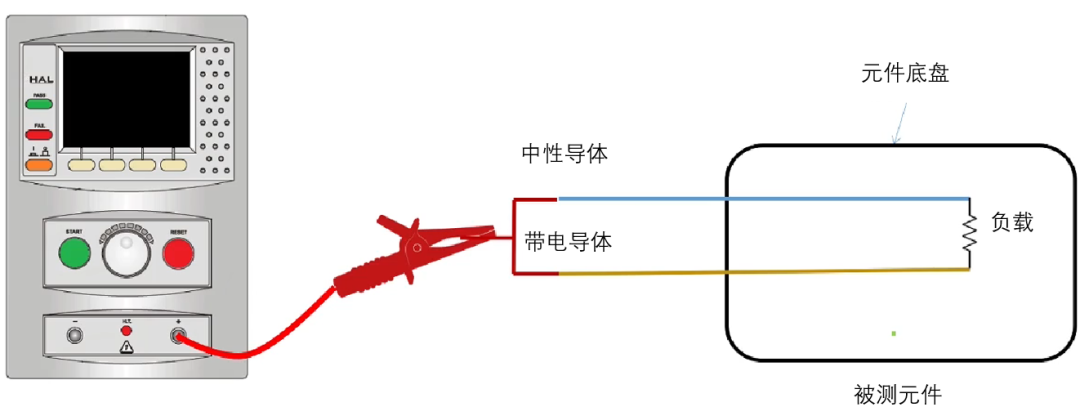

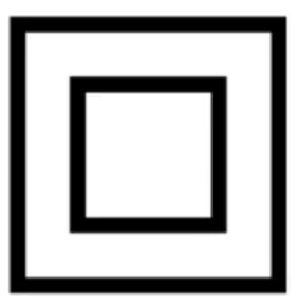

Class 2 测试：
01、需要使用外部返回接线
02、可能需要多次重复测试来分离外部导电元件
03、金属薄膜/导点泡沫可用来测试接线

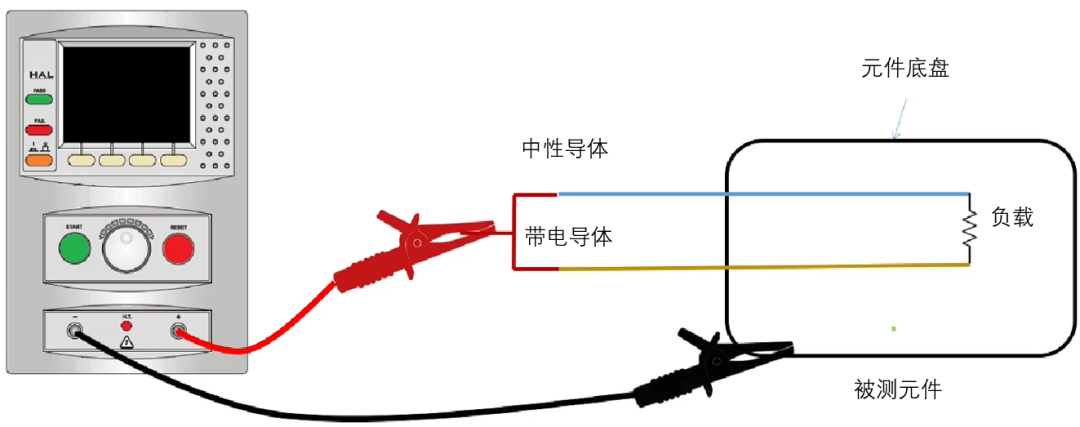

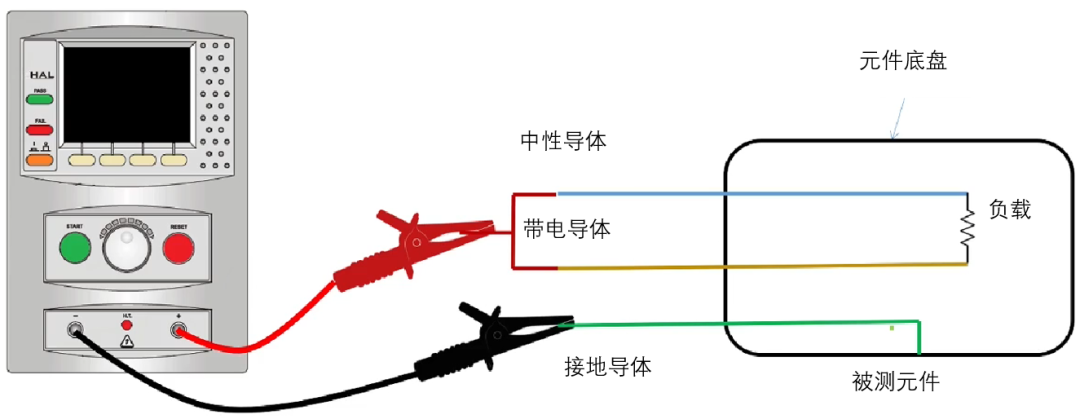

Class 1 测试：
01、1类测试可通过市电接地端子或插头进行，而不是通过设备底盘进行
02、接地作为泄漏电流的返回路径
03、必须确保所有使用单独接地带的部件都已完成接地连接测试
高压绝缘测试——测试参数
01、测试电压：
通常由制造标准定义
如果不确定或者没有产品标准存在，那么对于1类产品来说，一个好的经验方法是：
测试电压=（Vx2）+1000,其中V=被测设备的工作电压
例如，如果产品的额定电压为240V AC，则测试电压为：（240 X 2）+1000=1480V
这符合很多需要1500 V测试的测试标准，例如EN 60958-1
02、测试电压——连续
对于二类（双层或加强绝缘）产品，测试电压通常在高于1类测试的电压下进行。
根据定义，该产品有双倍的绝缘，那么它通常是两倍于先前计算的电压水平：
绝缘加倍=测试电压的2倍
因此，作为一个例子，使用我们之前的计算，2类试验电压应该是：
测试电压=1480X2=2960 V
03、测试时间
■ 测试时间参照标准
■测试时间—施加满电压，额外使用电压梯度
■型式试验—通常执行60秒
■生产维护测试—通常在1~5秒内完成

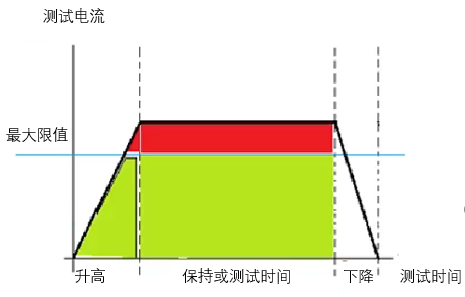

04、设置通过阈值
如果被测电流不超过设定的限值，则认为试验良好。
然而，某些标准建议限制电流。5mA，在BS EN标准（比如60598.60335）不应发生击穿和火花。
通常这种情况会出线电流急剧增加。
很难监控这种情况，所以使用测试限值来停止测试。
05、设置通过阈值——常见的作法
配置
在要求的电压下对已知的好产品进行多项测试，记录所有测量到的电流
评估
根据测量值，计算平局电流
设限
从计算的平均值中增加20%~30%的因数，并使用其作为限值
示例：平均测量值3.3mA
3.3+（3.3*0.25）=3.3+0.825=限值 4.125mA
高压绝缘测试——FAQ
当执行高压绝缘测试时，下限值的功能是什么？

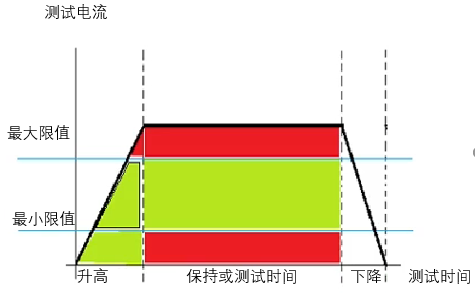

■ 许多高级的测试设备也允许设置最小限值
■ 它可以作为一种方法来确保接线是正确的
■ 设置一个低于通过限值但高于0mA的下限值
■ 可以作为一种质量测量
■ 直流测试会相对困难
